| 設備名稱： | 低溫噴霧干燥機 |
| 設備型號： | QFN-DW |
| 設備規格： | 1Kg/h（支持定做） |
| 試機： | 支持試機做實驗 |
| 適用范圍： | 溶液、乳液、懸浮液和糊狀液體原料中生成粉狀、顆粒狀固體產品 |
| 適用場景： | 高校科研、化工、食品、農藥、醫藥、生物行業等 |
| 是否保修： | 全國三年保修 |
| 咨詢電話： | 17317246351 |

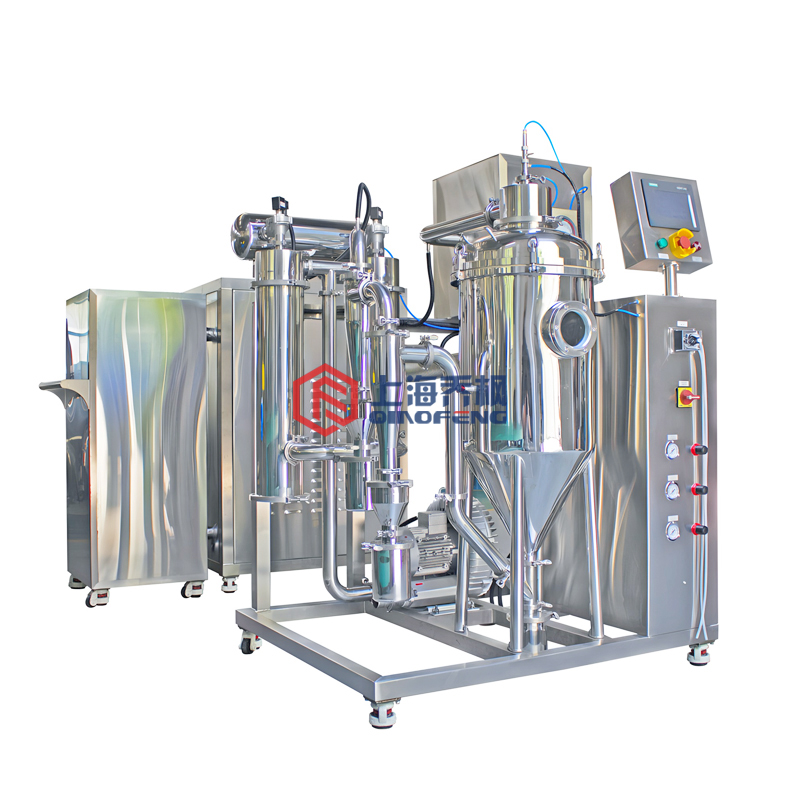

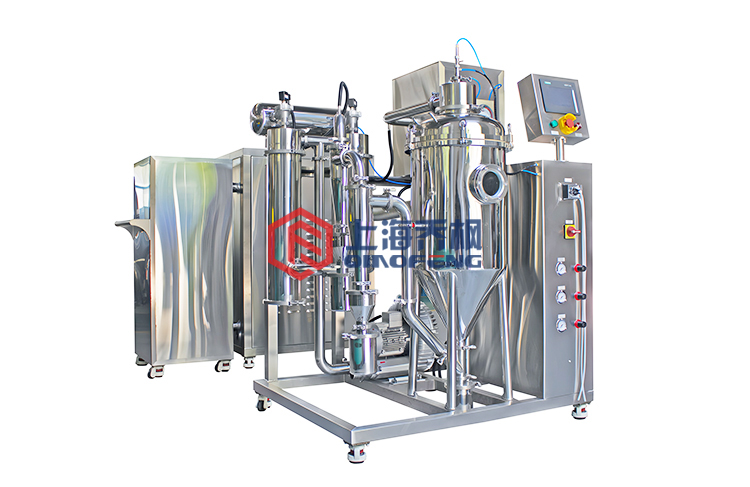

喬楓的低溫噴霧干燥機（QFN-PWDW系列噴霧干燥機可實現35度到100度范圍內）可實現連續35°C低溫噴霧干燥機,回收率高.保留物料活性。可定制成高低溫一體噴霧干燥機（QFN-PWGD）系列高低溫噴霧干燥機可實現35度到220度范圍內）,均可以噴霧干燥。典型物料：司美格魯肽、氨基酸、多肽、蛋白酶、駱駝奶、酶制劑、植物提取物等低溫設備是我公司專業為熱敏性物料研發，可保持原有物料活性，如高分子，微生物，含糖物料，等）可根據用戶要求定制高低溫一體機，即可低溫，也可高溫試驗使用，多用一體設備。
實驗型低溫噴霧干燥機；
1. 解決物料回潮的問題
2. 樣品處理量50ml/每小時；
3. 進風溫度：35-140度（如果選擇QFN-GD系列，進風溫度:35-220度大區段干燥）；
4. 可升級為高低溫一體噴霧干燥機；
低溫噴霧干燥機及其主要適用于高校、研究所和食品,醫藥,化工,企業,實驗室生產微量顆粒粉末，對溶液如乳濁液、懸浮液具有廣譜適用性, 適用于對熱敏感性物的干燥如生物制品、生物農藥、酶制劑等，因所噴出的物料只是在噴成霧狀大小霧滴時，才受到干燥風系統，故只是快速受熱，能保持這些活性材料在干燥后仍維持其活性成份不受破壞。該型噴霧干燥機可以實現在常溫下進行噴霧干燥的低溫霧化干燥及高低溫霧化干燥兩用機型。
●采用P.I.D溫度控制系統。
●馬達逆相和過載保護功能。
●結構簡單緊湊，保養方便，故障率極低。
●外型整機不銹鋼材料，亮麗大方。
●彩色LCD觸摸屏參數顯示：進風口溫度/出風口溫度/蠕動泵轉速 /風量/通針頻率。
●喬楓創新的干燥風系統，能實現低溫干燥
●全自動控制：一鍵式開機，設定噴霧工藝參數后，溫度到達預定溫度，蠕動泵自行啟動，觸摸屏上顯示運行動畫，運行流程清晰顯示；關機時只需按停止鍵，機器自動安全關機。
●手動控制：如需在實驗過程對工藝參數進行調整，可方便切換至手動狀態設定參數。
●設有噴咀清潔器（通針），在噴咀被堵塞時，會自動清除，通針的頻率可自動調整。
●關機保護功能：關機時只需按停止鍵，機器除風機外立即停止運行，保證設備不會因?yàn)檎`操作（強行關風機）而導致加熱部分燒壞。
●噴霧、烘干及收集系統采用不銹鋼材料制造，使干燥過程在無污染的環境下進行。
●內置進口全無油空壓機，噴粉的顆徑呈正態分布，流動性非常好，噪音非常低，小于60db。
●二流體噴霧的霧化結構，整機采用不銹鋼材料制造，設計緊湊，無需附屬設備。
●燥溫度控制的設計上采用實時調控PID恒溫控制技術，使全溫區控溫準確，加熱控溫精度±1℃。
●進料量可通過進料蠕動泵調節，樣品量可達50ml。
●干燥后的成品干粉，其顆粒度較均勻，95%以上的干粉在同一顆粒度范圍。
●針對黏性物料，設有噴咀清潔器（通針），在噴咀被堵塞時，會自動清除，通針的頻率可自動調整。
冷卻系統技術參數
設計微電腦精密恒溫控制系統
設計周密的制冷系統，制冷效率高，降溫快，噪音低，震動小 ，壓縮機復疊制冷系統和換熱系統確保儀器的可靠運行和快速降溫
人性化設計：二邊折疊式把手方便搬動儀器，采用重型帶自鎖腳輪，便于移動。
低溫槽體采用整體發泡工藝，具有良好的隔熱性能，有效減少了冷量損失
專業的循環設計保證了槽內液體良好的水平和垂直均勻性，溫度波動度±0.05°C，顯示分辨率0.1°C
內槽、箱體均采用優質不銹鋼材料與干風系統結合，有效降低干風溫度
低溫噴霧干燥機設備優勢：
與其他類型干燥設備對比：
|
類別 |
低溫噴霧干燥機 |
高溫噴霧干燥機 |
冷凍干燥機 |
|
蒸發溫度 |
35 |
180 |
-18 |
|
是否低溫環境下（<35度）干燥 |
是 |
否 |
是 |
|
干燥溫度 |
35-220 |
160-220 |
-20 |
|
適合有氧菌 |
適合 |
適合 |
不適合 |
|
適合無氧菌 |
適合 |
適合 |
適合 |
|
物料屬性（活性，香味等） |
良好 |
差 |
良好 |
|
收集粉料返潮 |
不返潮 |
返潮 |
不返潮 |
|
干燥時間 |
1-1.5s |
1-1.5s |
>24小時 |
|
植物提取物噴霧干燥機 |
適合 |
不適合 |
適合 |
|
黑枸杞（粘性大，易返潮） |
適合 |
不適合 |
適合 |
|
駱駝奶（溫度低，活性要求高） |
適合 |
不適合 |
適合 |
|
蛋白酶（溫度低，活性要求高） |
適合 |
不適合 |
適合 |
|
化學合成（高溫合成） |
適合 |
適合 |
不適合 |
|
化學合成（低溫合成） |
適合 |
不適合 |
不適合 |
技術參數：
|
低溫噴霧干燥機 |
QFN-DW-1 |
QFN-DW-3 |
QFN-DW-5 |
|||
|
水分蒸發量 |
0.8Kg/h |
3Kg/h |
5Kg/h |
|||
|
樣品進料量 |
50ml |
80ml |
80ml |
|||
|
干燥室直徑 |
￠300 |
￠800 |
￠900 |
|||
|
干燥塔高度 |
￠500 |
￠1200 |
￠1500 |
|||
|
低溫干風系統 |
QFN-LDWS-1 |
QFN-LDWS-3 |
QFN-LDWS-3 |
|||
|
冷卻水循環系統 |
QFN-CWCS-1（內置低溫冷卻循環泵） |
QFN-CWCS-3（內置低溫冷卻循環泵） |
QFN-CWCS-5（內置低溫冷卻循環泵） |
|||
|
霧化結構 |
霧化系統（QFN-DW-NZI1VER2018-1A） |
|||||
|
電控系統 |
喬楓低溫霧化系統專用（QFN-DW-ES-VER2018-1A） |
|||||
|
進風溫度(攝氏度) |
100 |
|||||
|
干燥溫度區段(攝氏度) |
35-100 |
|||||
|
電控主要配件標準（包括PLC,模擬量模塊，觸摸屏）（可選） |
?維控控制模塊（標準） □臺達控制模塊 □德國西門子控制模塊 |
|||||
|
電控輔助配件選型標準（包括接觸器等）（可選） |
?正泰(標準) □德力西 □施耐德 □其他______________ |
|||||
|
與物料接觸部分（可選） |
?SUS304(標準) □SUS316 □其他_______________ |
|||||
|
尾氣再利用，節能30%以上（可選） |
?不裝配（標準） □裝配 |
|||||
|
霧化噴嘴（是否采用金剛石鍍膜） |
?SUS304（標準）□SUS316（標準）□ 碳化硅（標準） □金剛石 |
|||||
|
設備保修 |
?1年（標準，以上需收取一定的維修費用） □2年 □3年 |
|||||
|
加熱器容量 |
5Kw |
6Kw |
12Kw |
|||
|
引風機[功率,風量（m3 /h）] |
[0.55，250] |
[0.75，300] |
[1.5，300] |
|||
|
壓縮機[功率,風量（L /min）] |
[0.58，108] |
[0.58，108] |
[0.58，108] |
|||
|
電力（裝機容量） |
7Kw |
12Kw |
25Kw |
|||
|
保溫材料 |
無 |
50mm玻璃纖維保溫棉 |
50mm玻璃纖維保溫棉 |
|||
|
脈沖布袋除塵器（選配） |
聚四氟覆膜材料 |
|||||
|
2只 |
4只 |
8只 |
||||
|
外形尺寸(L×W×H)（參考） |
1400×1000×1600 |
1800×1200×2000 |
2100×1200×2500 |
|||
|
安裝重量（參考） |
200Kg |
450Kg |
1000Kg |
|||
|
動力電源 |
380V/-3￠ （可根據不同國家標準定制相關電壓） |
注1: 水分蒸發量以進風溫度80℃ 2: 如需更大蒸發量的設備,請?jiān)诰€詢價或致電本公司
