BCH 系列防爆穿線盒

防爆標志：防爆標志：ExeⅡGb/DIP A20
防護等級： IP65

適用范圍

> 廣泛應用于石油開采、煉油、化工、軍工等危險環境場所作為電線、電纜管路連接彎曲之用。
> 適用于爆炸性氣體環境 1 區、2 區場所。
> 適用于可燃性粉塵環境 20 區、21 區、22 區場所。
> 適用于ⅡA、ⅡB、ⅡC 類爆炸性氣體環境。

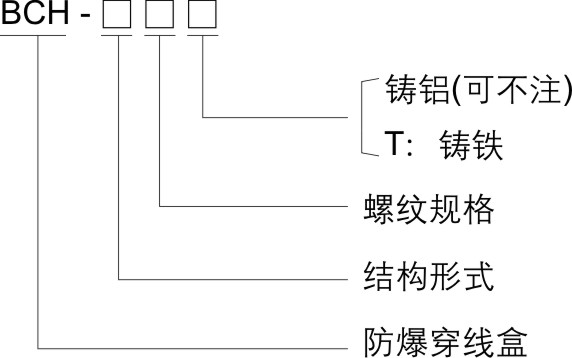

型號含義

主要技術參數

防爆標志	Ex e ⅡC Gb/Ex tD A21 IP65
防護等級	IP65
結構形式	A、B、C、D、E、F、G、H
執行標準	GB12476.1、GB12476.5、GB3836.1、GB3836.3

產品特點

* 鑄鋁合金或鑄鋼外殼，表面高壓靜電噴塑。
* 外殼材質有鋁合金和鑄鋼兩種形式。
* 結構形式多樣，便于安裝。

外形安裝尺寸

進線口螺紋	管子內徑	鑄鋁型號	外形尺寸
進線口螺紋	管子內徑	鑄鋁型號	L	B	H

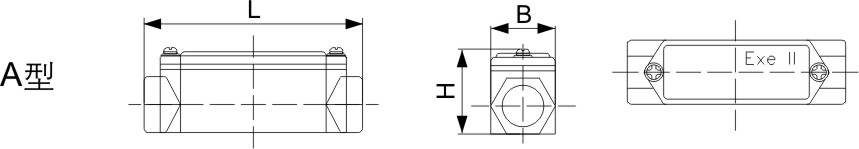

G1/2	15	BCH-A1/2□	105	31	41
G3/4	20	BCH-A3/4□	125	37	46
G1	25	BCH-A1□	139	46	54
G1 1/4	32	BCH-A1 1/4□	182	54	65
G1 1/2	40	BCH-A1 1/2□	176	60	71
G2	50	BCH-A2□	204	72	83
G2 1/2	70	BCH-A2 1/2□	246	86	104
G3	80	BCH-A3□	282	102	120
G4	100	BCH-A4□	300	120	135

進線口螺紋	管子內徑	鑄鋁型號	外形尺寸
進線口螺紋	管子內徑	鑄鋁型號	L	B	H

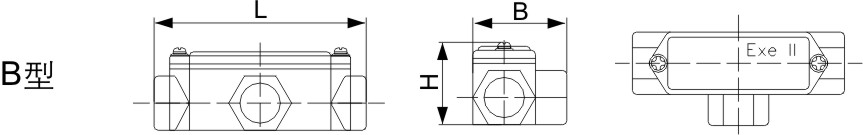

G1/2	15	BCH-B1/2□	105	47	41
G3/4	20	BCH-B3/4□	125	52	46
G1	25	BCH-B1□	139	62	54
G1 1/4	32	BCH-B1 1/4□	182	71	65
G1 1/2	40	BCH-B1 1/2□	176	80	71
G2	50	BCH-B2□	204	94	83
G2 1/2	70	BCH-B2 1/2□	246	121	104
G3	80	BCH-B3□	282	137	120
G4	100	BCH-B4□	300	145	135

進線口螺紋	管子內徑	鑄鋁型號	外形尺寸
進線口螺紋	管子內徑	鑄鋁型號	L	B	H

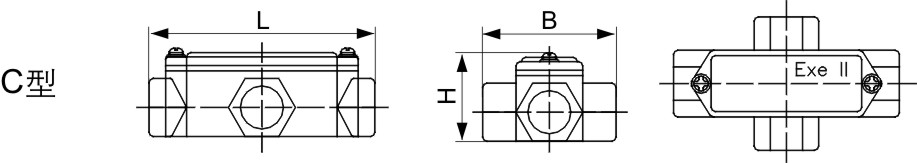

G1/2	15	BCH-C1/2□	105	62	41
G3/4	20	BCH-C3/4□	125	66	46
G1	25	BCH-C1□	139	79	54
G1 1/4	32	BCH-C1 1/4□	182	88	65
G1 1/2	40	BCH-C1 1/2□	176	100	71
G2	50	BCH-C2□	204	115	83
G2 1/2	70	BCH-C2 1/2□	246	156	104
G3	80	BCH-C3□	282	172	120
G4	100	BCH-C4□	300	180	135

進線口螺紋	管子內徑	鑄鋁型號	外形尺寸
進線口螺紋	管子內徑	鑄鋁型號	L	B	H

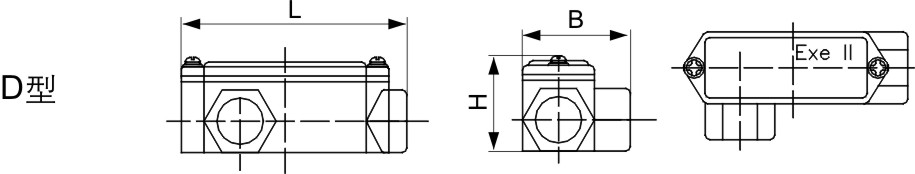

G1/2	15	BCH-D1/2□	98	47	41
G3/4	20	BCH-D3/4□	117	52	46
G1	25	BCH-D1□	129	62	54
G1 1/4	32	BCH-D1 1/4□	129	63	65
G1 1/2	40	BCH-D1 1/2□	166	80	71
G2	50	BCH-D2□	194	91	83
G2 1/2	70	BCH-D2 1/2□	211	121	104
G3	80	BCH-D3□	247	137	120
G4	100	BCH-D4□	275	145	135

進線口螺紋	管子內徑	鑄鋁型號	外形尺寸
進線口螺紋	管子內徑	鑄鋁型號	L	B	H

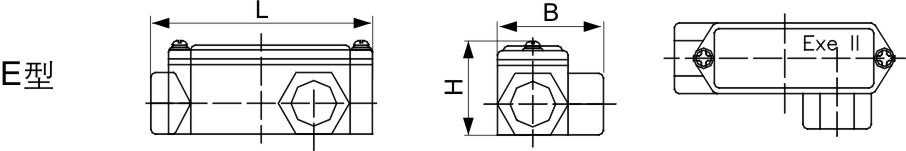

G1/2	15	BCH-E1/2□	98	47	41
G3/4	20	BCH-E3/4□	117	52	46
G1	25	BCH-E1□	129	62	54
G1 1/4	32	BCH-E1 1/4□	129	63	65
G1 1/2	40	BCH-E1 1/2□	166	80	71
G2	50	BCH-E2□	194	90	83
G2 1/2	70	BCH-E2 1/2□	211	121	104
G3	80	BCH-E3□	247	137	120
G4	100	BCH-E4□	275	145	135

進線口螺紋	管子內徑	鑄鋁型號	外形尺寸
進線口螺紋	管子內徑	鑄鋁型號	L	B	H
G1/2	15	BCH-F1/2□	98	31	57
G3/4	20	BCH-F3/4□	117	37	64
G1	25	BCH-F1□	130	46	71
G1 1/4	32	BCH-F1 1/4□	163	54	81
G1 1/2	40	BCH-F1 1/2□	166	60	91
G2	50	BCH-F2□	194	72	105
G2 1/2	70	BCH-F2 1/2□	211	86	139
G3	80	BCH-F3□	247	102	155
G4	100	BCH-F4□	275	120	160

進線口螺紋	管子內徑	鑄鋁型號	外形尺寸
進線口螺紋	管子內徑	鑄鋁型號	L	B	H

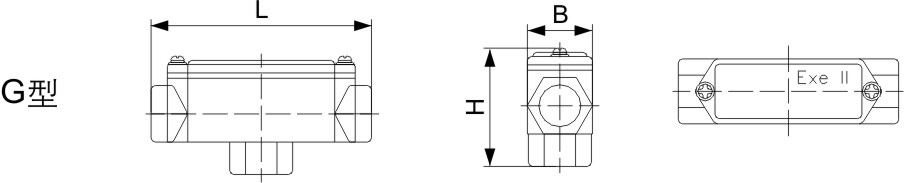

G1/2	15	BCH-G1/2□	105	31	57
G3/4	20	BCH-G3/4□	125	37	64
G1	25	BCH-G1□	139	46	71
G1 1/4	32	BCH-G1 1/4□	170	54	81
G1 1/2	40	BCH-G1 1/2□	176	60	91
G2	50	BCH-G2□	204	72	105
G2 1/2	70	BCH-G2 1/2□	246	86	139
G3	80	BCH-G3□	282	102	155
G4	100	BCH-G4□	300	120	160

進線口螺紋	管子內徑	鑄鋁型號	外形尺寸
進線口螺紋	管子內徑	鑄鋁型號	L	B	H

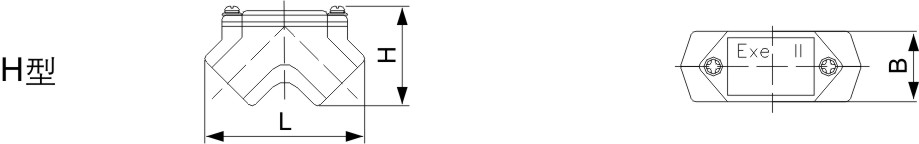

G1/2	15	BCH-H1/2□	69	27	43
G3/4	20	BCH-H3/4□	81	33	48
G1	25	BCH-H1□	100	40	60
G1 1/4	32	BCH-H1 1/4□	120	49	84
G1 1/2	40	BCH-H1 1/2□	130	57	71
G2	50	BCH-H2□	168	70	83
G2 1/2	70	BCH-H2 1/2□	246	86	104
G3	80	BCH-H3□	282	102	120
G4	100	BCH-H4□	300	102	135

訂貨須知

> 按照產品型號逐條選擇并注明防爆標志及結構形式、螺紋規格等參數，例如：需要增安型鑄鋼 G1″A 型穿線盒，則產品型號為 BCH-AG1″T ExeⅡC Gb/Ex tD A21。
> 常規供貨為鋁合金材質，要求鑄鋼材質時請注明。
